Перша схема на ГУ-81М.
Автор — Павло, UR5KC.



Особливість — подача збудження в катод і через ВЧ трансформатор на керуючу сітку. При цьому також синхронно змінюється потенціал екранної сітки. В результаті вхідною потужністю 50 Вт лампа розкачується до 1 кВт. Реалізовано на практиці. Потужністю 100 Вт пожна отримати струм анода до 1,5а,але при цьому смуга випр. частот значно розширюється. Павло присутній вечорами на 3619…3650 кГц.SSB.
Повторено US7KA Іван Іванович Занюк, враження найкращі.

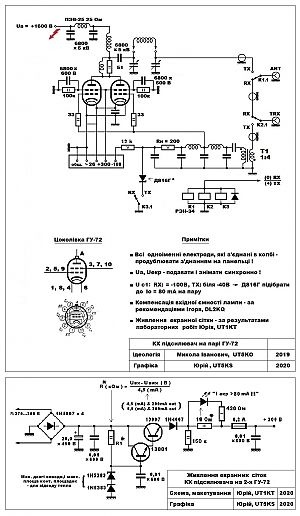

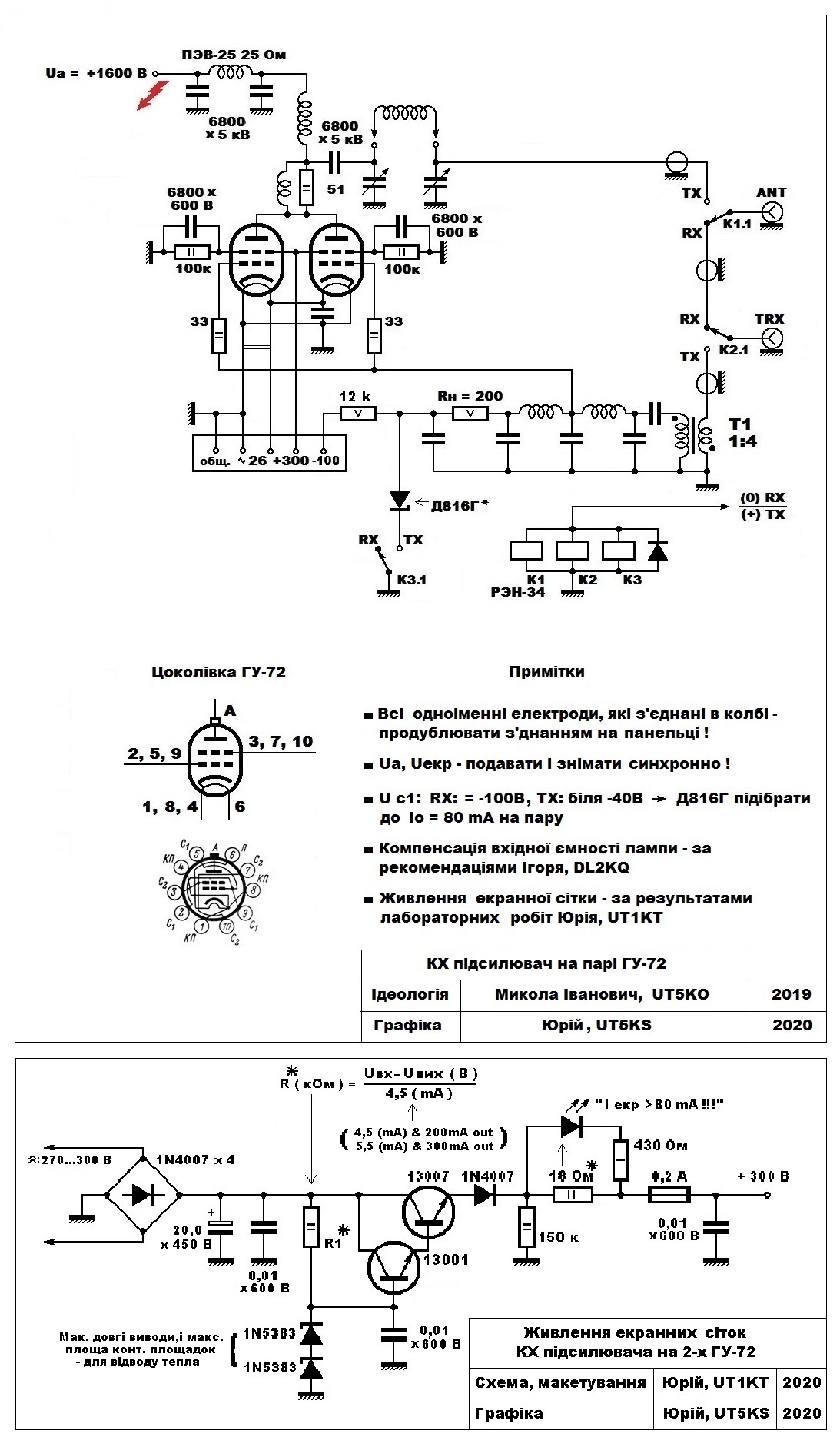

Друга схема на ГУ-72.



Реалізовані поради Миколи Івановича, UT5KO. Подібний підсилювач прахює в нього вже близько 30 років. Схема компенсації вхідної ємності лампи — по DL2KQ, зображена для подальшого макетування, реально не змонтована. Можливо, обійдусь без неї. Живлення екранної сітки — експерименти Юрія, UT1KT на підсилювачі Родзяна з метою отримання максимальної потужності.

73! Юрій UT5KS Керівник UR5KYY м.Костопіль
