А.Копенкин,
UA3NDX
"Р-Д" №12
Компрессор
НЧ сигнала
Предлагаемая ниже схема НЧ-компрессора на операционных усилителях
разработана В.Хомутовым (UA3NDL) и мной еще в 1990 году. С
тех пор ее повторили несколько радиолюбителей и, по их отзывам

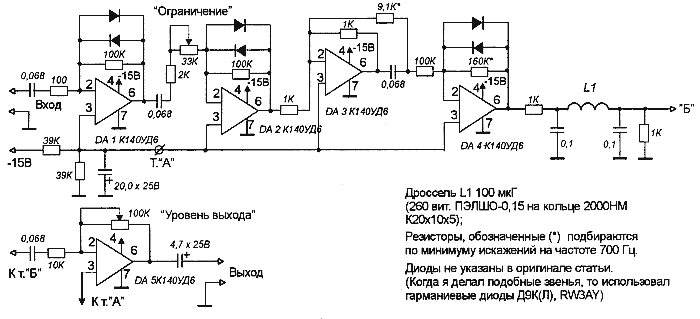

она показала неплохие результаты. Схема, представленная на
рис.1, обеспечивает динамическое сжатие НЧ-сигнала около 20
дБ. Образующаяся, при этом, "колоколообразная" форма
сигнала с крутыми скатами АЧХ и закругленной верхушкой обеспечивает
при ограничении невысокий уровень нелинейных искажений.
Каскад на ОУ A3 корректирует АЧХ компрессора с некоторым подъемом
на частотах выше 2 кГц. На микросхеме А5 собран, собственно,
микрофонный усилитель, но его можно не делать, если в конструкции
уже имеется свой.
Настройка схемы очень проста и сводится к подбору двух резисторов,
обозначенных (*), определяя минимум искажений на слух, или,
контролируя форму сигнала на экране осциллографа, что значительно
предпочтительнее. Схема компрессора работоспособна при напряжении
питания от 6 до 15 В. Изменение полярности питающего напряжения
потребует незначительных переделок. Рисунок печатной платы
можно получить у автора этой заметки : 156013 г. Кострома,
пр-т. Мира д.62 кв. 4 (UA3NDX)
|
